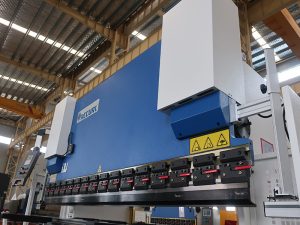

WC67Y-100T / 3200 NC Abkantpresse, Presse brechen Maschine, hydraulische Abkantpresse

wc67y Abkantpresse

Produktbeschreibung

Die gesamte Struktur der hydraulischen Abkantpresse:
Schweißkonstruktion: Die Belastung der geschweißten Teile kann durch Vibration beseitigt werden; Diese Schmiedepresse bietet daher eine hohe Genauigkeit.
Rahmen: besteht aus rechten und linken Wandbrettern, Arbeitstisch, Ölkasten, Schlitzstahl und usw. Die Spannung der geschweißten Teile kann durch Erschütterung beseitigt werden. Die Maschine hat eine hohe Genauigkeit und hohe Festigkeit und kann leicht transportiert werden.
Hohe Genauigkeit, hohe Effizienz, einfache und komfortable Bedienung, gute Leistung, günstiger Preis und bester Service.

1. Hydrauliksystem:

Nehmen Sie das integrierte hydraulische Kontrollsystem, zuverlässiger an
Oben auf der Ölbox installiert sein, um sicherzustellen, dass der Zylinder immer mit Öl gefüllt ist, wenn sich der Schlitten mit hoher Geschwindigkeit bewegt
Besteht aus Motor-, Ölpumpen- und Ventilgruppen
Der vollständige Arbeitszyklus kann durch die Steuerung des Hydraulikventils realisiert werden.
Der Arbeitsdruck auf der rechten Seite der Wandplatte kann mit dem Ferneinstellventil eingestellt werden

2. Schutzzaun und die Sicherheitsverriegelung

Schutzzaun und Sicherheitsverriegelung zur Gewährleistung der Betriebssicherheit. Der Stromversorgungsschalter, der in der elektrischen Box eingestellt ist, wird automatisch ausgeschaltet, wenn die Tür der Box geöffnet oder der Zaun hochgeklappt wird. Die Schutzbarriere mit Sicherheitsverriegelung ist an der Rückseite der Maschine angebracht. Ein anderer, dort ist Spielraumbegrenzungsschutz und Fußsockel angebrachter Notausschalter.

3.Synchro Kontrollsystem:

Slide Syncho-System: nehmen Stahl-Torsionsstab-Synchro-System, einfache Struktur und hohe Genauigkeit
2 Enden des Schiebers haben 2 Synchro-Gabel, die machen, Das System verwendet obere Werkzeugkompensation, um die Bremsenpräzision zu verbessern.
Nehmen Sie die obere Werkzeugkompensation an, um die Bremspräzision zu verbessern

4. Ram-Klemmleisten:

Separate Profilklemmleisten gehören zur Standardausrüstung, um kurze Werkzeuge sowie Werkzeuge mit Standardlänge sicher zu befestigen. Ein einzigartiges Kronenkorrekturgerät ist Standard.

5. Advance Technologie und Verfahren:

Dieses Metallbearbeitungswerkzeug ist eine Art Stahl-Torsionsstab-Synchro-Abkantpresse. -Elektronische Kontrolle der Hinteranschläge und Stößelhub, angezeigte Daten und manuelle Einstellung
Prozess der Zylinder- und Dichtungskomponente:
Zylinder: Nr. 45 # Stahl behandelt, innere Löcher fein bearbeitet und extrudiert.
Ventilstangen: Nr. 45 # Stahl behandelt, außen mit Nickel und Phosphor beschichtet.

1. Hauptmerkmale

1) Hydraulischer Antrieb, die Maschine an beiden Enden des Zylinders in den Schieberegler platziert, direktes Laufwerk Schiebearbeiten.
(2) die Verwendung von mechanischen Blockstruktur, stabil und zuverlässig.
(3) slider stroke manöver schnell tune, manuelle feinabstimmung, zähler display.
(4) die Verwendung aller geschweißten Struktur, mit ausreichender Festigkeit und Steifigkeit.
(5) Der Slider-Synchronisationsmechanismus verwendet die Torsionsachsen-Zwangssynchronisation.
(6) keilförmiger Durchbiegungskompensationsmechanismus, um eine höhere Biegegenauigkeit sicherzustellen

2. Hauptkonfiguration

Estun E21 NC-Steuerung
Controller steuert und justiert Y-Achse und X-Achse
Servoantrieb und Steuerung der Positionierung von X-Achse und Y-Achse
Adopting HIWIN Kugelgewinde und lineare Führungsschiene, Genauigkeit 0,05 mm
Fronthalterung
Deutschland Bosch Rexroth Hydraulikventilblock
Deutschland EMB Ölrohrverbinder
Deutschland Siemens Hauptmotor
Frankreich Schneider Elektrik
Hydraulischer und elektrischer Überlastschutz
Ober- und Untergesenk (86 °, R0.6mm, Material: 42CrMo)

3. Sicherheitsstandard:

1.EN 12622: 2009 + A1: 2013 2. EN ISO 12100: 2010 3. EN 60204-1: 2006 + A1: 2009
Front Fingerschutz (Sicherheitslichtvorhang)
Südkorea KACON Pedalschalter (Sicherheitsstufe 4)
Zurück Metallsicherung, CE-Norm
Sicherheitsrelais Monitor Fußschalter, Sicherheitsschutz
Sicherheitsstandard (2006/42 / EG)

Schnelle Details

Artikelzustand: Neu
Ursprungsort: Anhui, China (Festland)
Markenname: ACCURL
Modellnummer: WC67K-100T / 3200
Maschinentyp: Abkantpresse, Biegemaschine
Rohstoff: Blatt- / Plattenrollen
Material / Metall verarbeitet: Kohlenstoffstahl
Leistung: Hydraulisch
Automatisierung: Manuell
Zusätzliche Dienste: End Forming
Zertifizierung: CE
Kundendienst: Ingenieure stehen Maschinen im Ausland zur Verfügung
Name: Abkantpresse
Kontrollsystem: E21 von ESTUN
Form: WC67Y-100T / 3200
Garantie: 2 Jahre
Biegestärke: 3.9mmmm Kohlenstoffstahl
Biegelänge: 3200mm
Arbeitstischlänge: 3200mm
Dimension: 2500 * 1600 * 2600 mm
Leistung: 7.5KW
